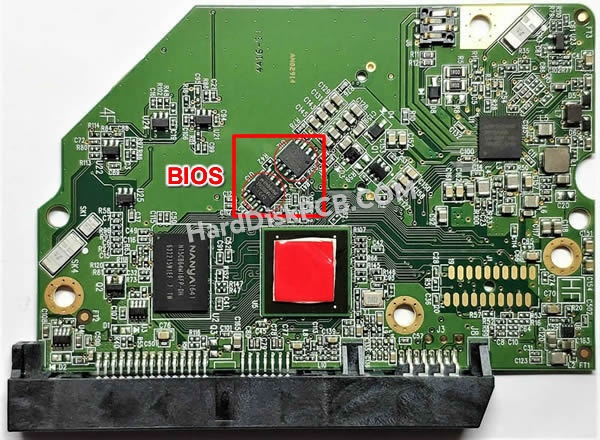

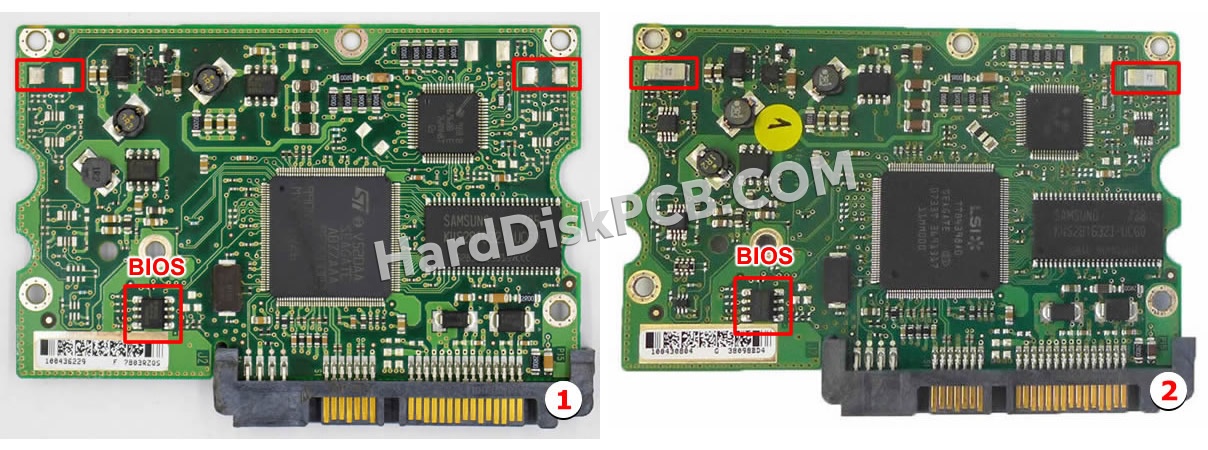

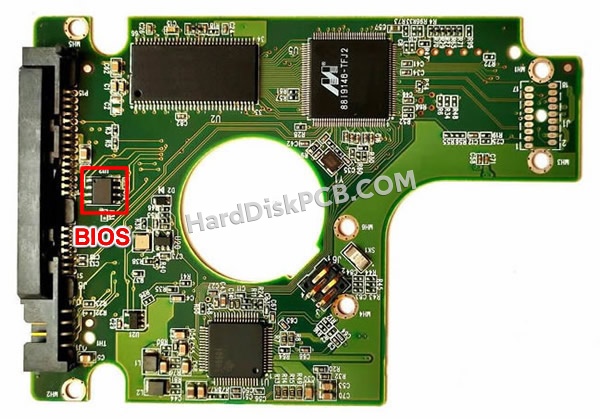

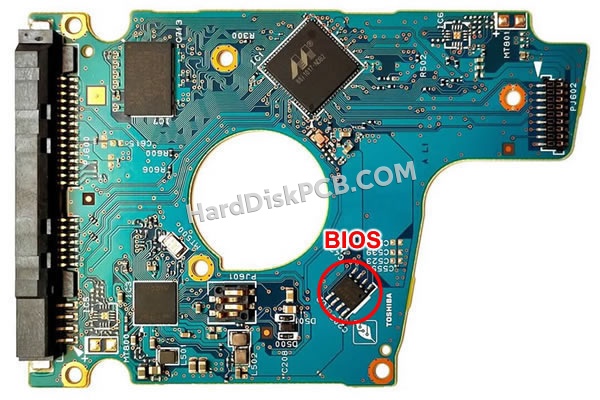

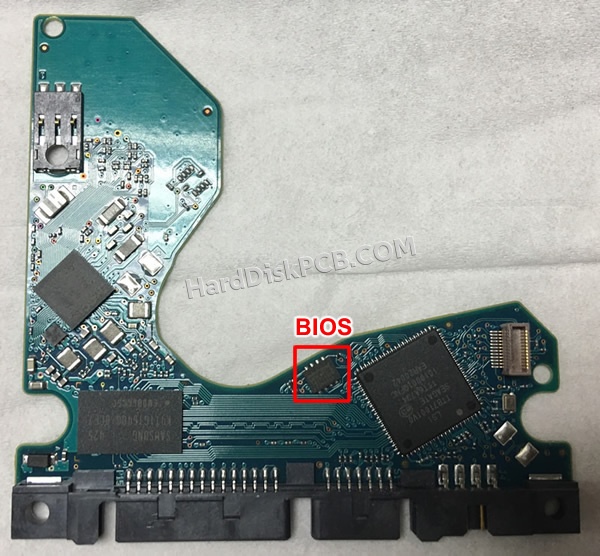

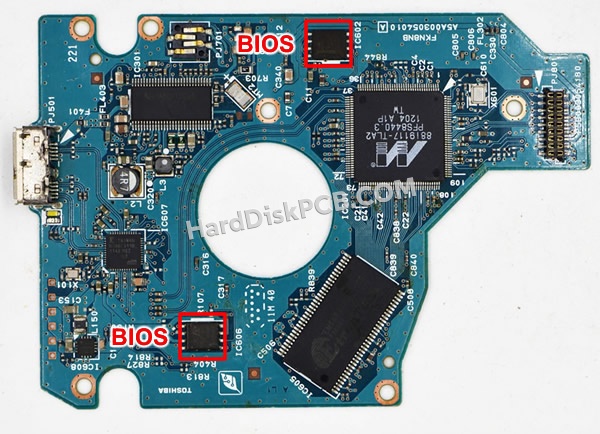

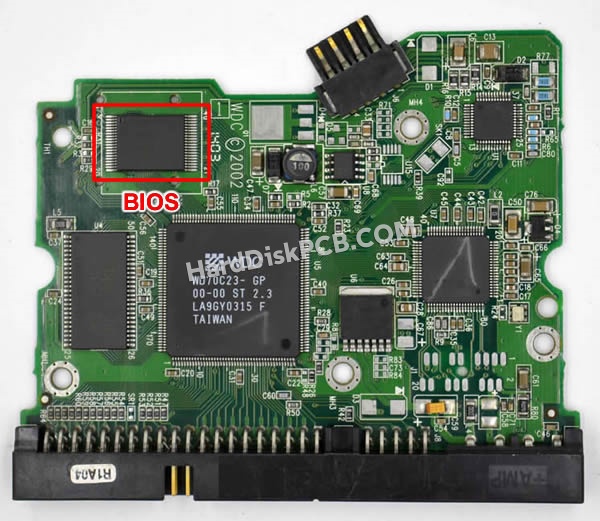

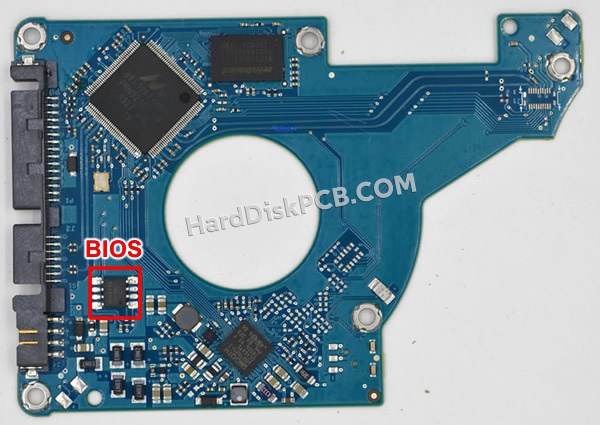

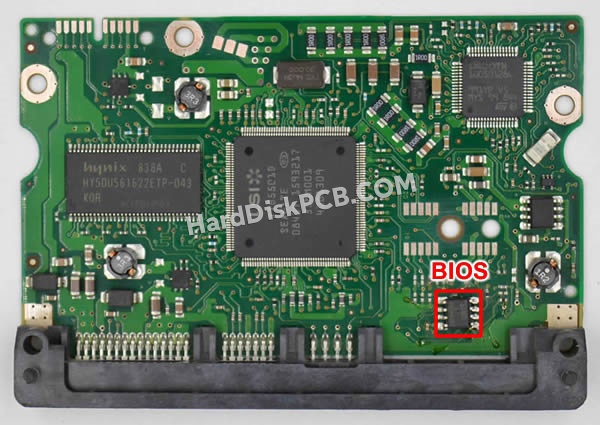

BIOSチップを交換する場合2060-001129-001ウエスタンデジタル(WD)製HDDの基板PCB(なぜハードディスクボードのBIOSチップを交換するのですか?)、多くのお客様はどのチップがBIOSチップであるかを知らないので、次の図を参照してください:
PCBボード上のBIOSチップを交換する手順
:
- 元の回路基板からBIOSチップを取り外します。
- 交換用の回路基板からBIOSチップを取り外します。
- BIOSチップを元の回路基板から交換用の回路基板にはんだ付けします。
ハードドライブPCB BIOSチップを交換する際の注意事項:
- BIOSチップを交換するために必要なツール:はんだ付けステーション、ピンセットなど。
- ヒートガンの温度と風速は、PCBとチップの要件に応じて調整してください。一般的に、気温は300〜350°Cで、風速は約3〜4速です。
- 箇条書きのテキストの方向が一貫していることを確認し、間違いを犯さないようにしてください。

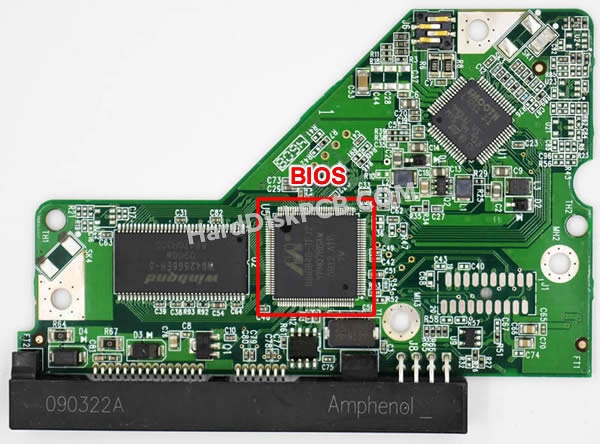

- BIOSチップには通常、8つのピン(両側に4つ)があり、比較的簡単に交換できます。BIOSチップとメインコントローラーチップが統合されているPCBもあり、このBIOSチップの交換は専門の担当者が行う必要があります。
- 関連する知識とスキルを十分に理解し、先に進む前に十分に練習することをお勧めします。
