損傷したハード ドライブのプリント回路基板 (PCB) を修理するには、通常、交換用のドナー ボードを見つけることができます。
- シーゲイト(SEAGATE)、ウエスタンデジタル(Western Digital)、サムスン(SAMSUNG)、東芝(TOSHIBA)、富士通(FUJITSU)のハード ドライブの場合、ドナー PCB の “基板番号” 元の PCB と同じです!
- MAXTOR および 日立(HITACHI) デスクトップ (3.5 インチ) ハード ドライブの場合、ドナー PCB の「メインコントローラーチップ」の番号が元の PCB と同じであることを確認する必要があります。
- 日立(HITACHI) ラップトップ (2.5 インチ) ハード ドライブの場合、ドナー PCB の「ホワイトラベル」の番号が元の PCB と同じであることを確認する必要があります。 !
シーゲイト(SEAGATE)のHDD基板交換
Seagate製ハード ドライブ PCB を交換するには、「基板番号」が同じであることを確認する必要があります。

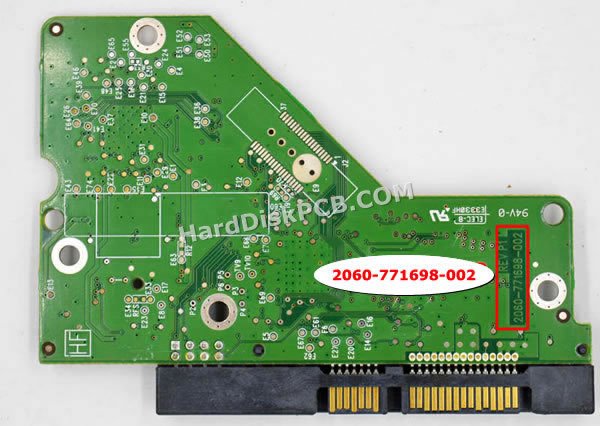

ウエスタンデジタル(Western Digital)のHDD基板交換
WesternDigital製ハード ドライブの PCB を交換するには、「基板番号」が同じであることを確認する必要があります。

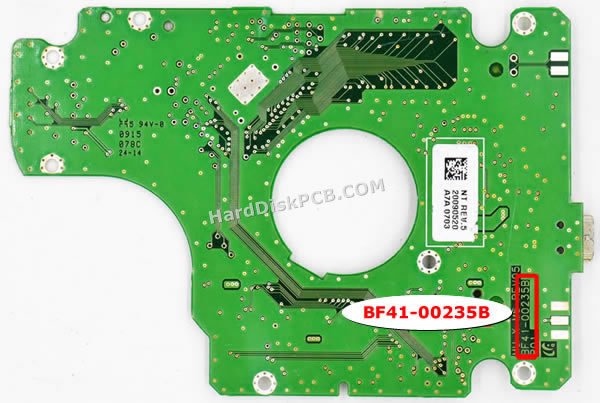

サムスン(SAMSUNG)のHDD基板交換
SAMSUNG製ハード ドライブ PCB を交換するには、「基板番号」が同じであることを確認する必要があります。

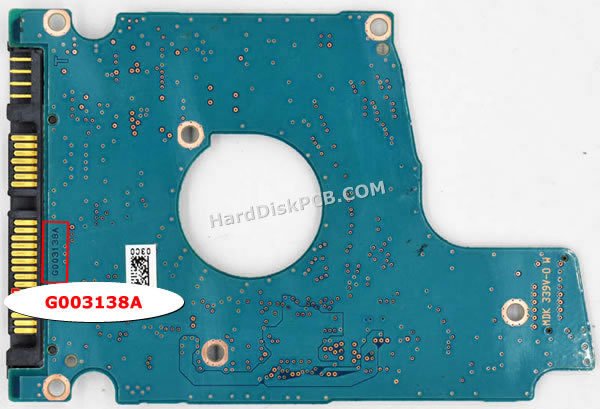

東芝(TOSHIBA)のHDD基板交換
東芝製ハード ドライブ PCB を交換するには、「基板番号」が同じであることを確認する必要があります!

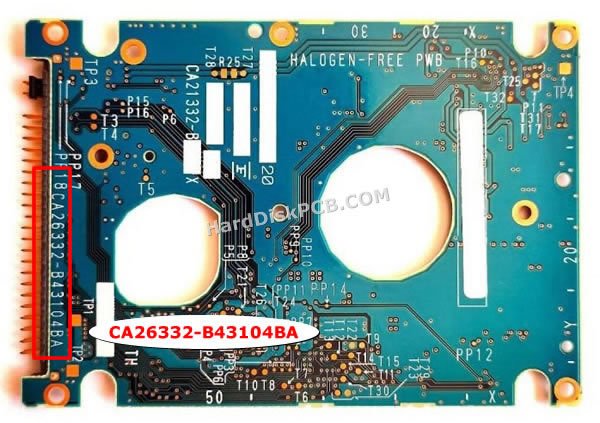

FUJITSU(富士通)のHDD基板交換
FUJITSU製ハード ドライブ PCB を交換するには、「PCB 番号」が同じであることを確認する必要があります!

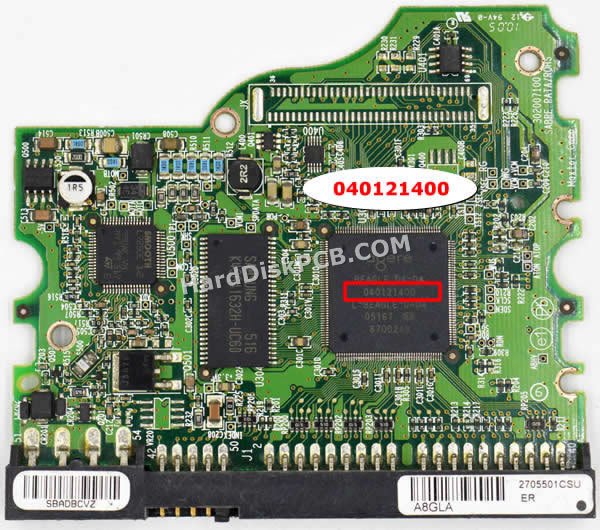

MAXTORのHDD基板交換
MAXTOR製ハード ドライブ PCB を交換するには、「メインコントローラーチップ」の数が同じであることを確認する必要があります。

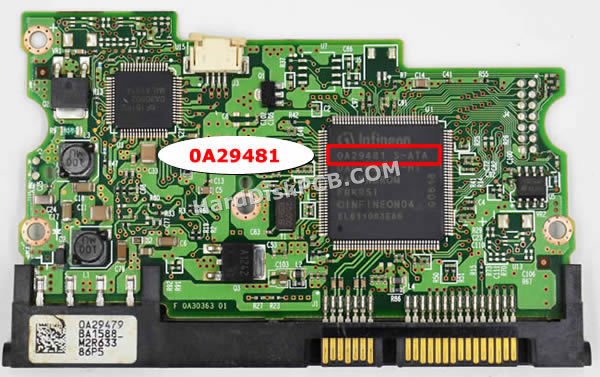

日立(HITACHI)のHDD基板交換
日立の 2.5 インチ ハード ドライブ PCB を交換するには、「ホワイトラベル」の数が同じであることを確認する必要があります。
日立の 3.5 インチ ハード ドライブ PCB を交換するには、「メインコントローラーチップ」の数が同じであることを確認する必要があります。

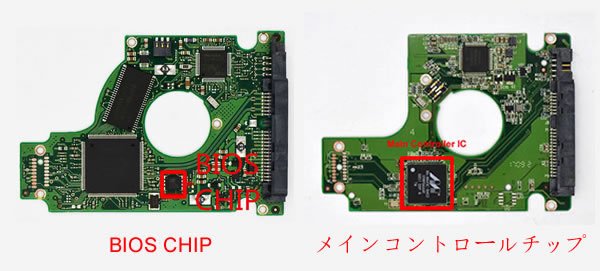

BIOSチップを転送します(ファームウェア転送)
PCB を正常に交換するには、PCB 上の「BIOS Chip」も交換する必要があります。「BIOS Chip」は、「ROM チップ」または「NV-RAM チップ」とも呼ばれます。いくつかの重要な点があります。ハードドライブの情報 (ファームウェア) はこのチップに保存されます.ハードドライブがコンピュータによって認識されるように、「BIOS Chip」を元の PCB からドナー PCB に転送する必要があります.
「BIOS Chip」は 8 ピンのチップ (各面に 4 ピン) です。 見つけるのは簡単です。 出荷した PCB ごとに「BIOS Chip」のマークを付けます。 この操作は複雑ではなく、数分で完了します。 一部のハードディスク PCB ボードには「BIOS Chip」がありません。 ファームウェアは「メインコントローラーチップ」に格納されています。 この転送操作は、通常、専門家が実行する必要があります。
HDD プリント基板 BIOS 転送ツール: ホット エア ガン、ピンセットなど。(ビデオチュートリアル)
ハードディスクボードBIOS交換サービス: 通常、地元の電話、テレビ、または電気修理店を見つけることができます。費用は 1000～3000円。
よくある質問
1. モデル REV A、REV B、REV C、REV D、REV E、REV P1、REV P2、00、01、02 は相互に互換性がありますか?
はい！ それらは異なる PCB モデルですが、互換性があります。 ランダムにモデルを発送します。 特定のモデルを受け取りたい場合は、メッセージを残してください。ありがとうございます!
2. この PCB は私の HDD と互換性がありますか?
すべての PCB と互換性のあるすべての HDD モデルをリストすることはできません。 一致する HDD PCB を見つけるには、HDD のネジを緩めて、正しい「PCB 番号」を見つけます。 一般に、ハードディスク PCB は、容量の異なるハード ドライブのファミリー全体と互換性があります:20GB, 30GB, 40G, 60G, 80G, 120G, 160G, 200G, 250G, 300G, 320G, 400G, 500G, 750G, 1TB, 1.5TB, 2TB, 3TB, 4TB.
